真空部品.jpトップページ >> ISO-KF･LF規格品 >> 熱電対導入端子（シース型）
導入端子類

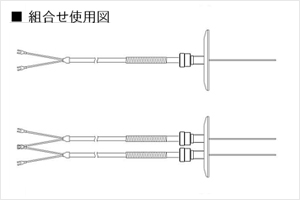

熱電対導入端子（シース型）
■ 製品仕様
| 型式 |
|---|
| TCFN-NW25-1 |
| TCFN-NW40-1 |
| TCFN-NW40-2 |
| TCFN-NW50-1 |
| TCFN-NW50-2 |
| TCFN-NW50-3 |
| TCFN-NW50-4 |

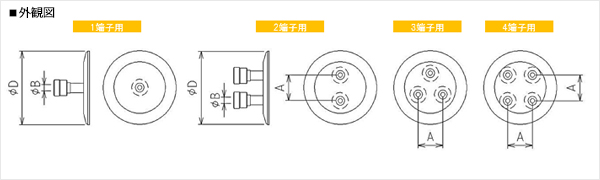

| 接続フランジ | ΦD寸法（mm） | ポート数 | A寸法（mm） | ΦB寸法（mm） |
|---|---|---|---|---|
| NW25KF | Φ40 | 1 | ― | Φ6.4 |
| NW40KF | Φ55 | 1 | ― | Φ6.4 |
| NW40KF | Φ55 | 2 | 20 | Φ6.4 |
| NW50KF | Φ75 | 1 | ― | Φ6.4 |
| NW50KF | Φ75 | 2 | 25 | Φ6.4 |
| NW50KF | Φ75 | 3 | 25 | Φ6.4 |
| NW50KF | Φ75 | 4 | 25 | Φ6.4 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 |

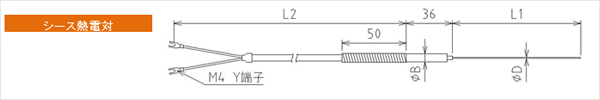

シース熱電対
■ 製品仕様 種類：Kタイプ（CA) シース材質：SUS316 先端形状：非接地 測定温度：-40～650℃
| 型式 |
|---|
| TCSN-1.0-100 |
| TCSN-1.0-200 |
| TCSN-1.0-300 |
| TCSN-1.0-500 |
| TCSN-1.0-1000 |
| TCSN-1.6-100 |
| TCSN-1.6-200 |
| TCSN-1.6-300 |
| TCSN-1.6-500 |
| TCSN-1.6-1000 |
| シース長Ｌ１ （㎜） |
シース径ΦD （㎜） |
スリーブ径ΦB （㎜） |
補償導線長Ｌ２ （㎜） |
|---|---|---|---|
| 100 | Φ1.0 | Φ6.4 | 2000 |
| 200 | Φ1.0 | Φ6.4 | 2000 |
| 300 | Φ1.0 | Φ6.4 | 2000 |
| 500 | Φ1.0 | Φ6.4 | 2000 |
| 1000 | Φ1.0 | Φ6.4 | 2000 |
| 100 | Φ1.6 | Φ6.4 | 2000 |
| 200 | Φ1.6 | Φ6.4 | 2000 |
| 300 | Φ1.6 | Φ6.4 | 2000 |
| 500 | Φ1.6 | Φ6.4 | 2000 |
| 1000 | Φ1.6 | Φ6.4 | 2000 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 |
