真空部品.jpトップページ >> ISO-KF･LF規格品 >> ゲージポート/ISO-KF変換継手
継手類
ゲージポート/ISO-KF変換継手
■製品仕様 材質：SUS304
| 型式 |
|---|
| GPCN-NW25-15 |
| GPCN-NW40-15 |
| GPCN-NW50-15 |
| GPCN-NW25-18 |
| GPCN-NW40-18 |
| GPCN-NW50-18 |

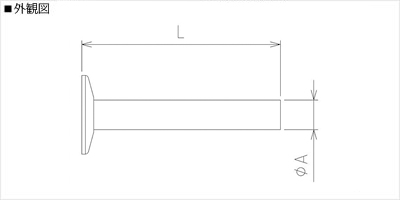

| 接続フランジ | 接続ポート | ΦA寸法（mm） | L寸法（mm） |
|---|---|---|---|
| NW25KF | Φ15ゲージポート | Φ15×ｔ1.5 | 100 |
| NW40KF | Φ15ゲージポート | Φ15×ｔ1.5 | 100 |
| NW50KF | Φ15ゲージポート | Φ15×ｔ1.5 | 100 |
| NW25KF | Φ18ゲージポート | Φ18×ｔ1.5 | 100 |
| NW40KF | Φ18ゲージポート | Φ18×ｔ1.5 | 100 |
| NW50KF | Φ18ゲージポート | Φ18×ｔ1.5 | 100 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 |
