真空部品.jpトップページ >> ISO-KF･LF規格品 >> 単極電流導入端子【70Ａ】【110Ａ】（Ｏリングタイプ）
導入端子類
電流導入端子（標準）Oリングタイプ

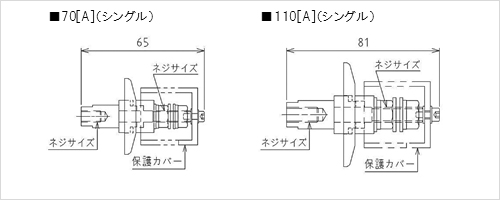

■ シングル（極数１）
■ 製品仕様 電極材質：C1020 最高ベーク温度：120℃
| 型式 |
|---|
| CITL-NW25-70A-S |
| CITL-NW25-110A-S |
| CITL-NW40-70A-S |
| CITL-NW40-110A-S |
| CITL-NW50-70A-S |
| CITL-NW50-110A-S |
| 接続フランジ | 耐電圧[kV] （DC） |
電流容量[A] | 絶縁抵抗 （DC500V） |
電極材質 | ねじサイズ |
|---|---|---|---|---|---|
| NW25KF | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| NW25KF | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| NW40KF | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| NW40KF | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| NW50KF | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| NW50KF | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
問合せ |

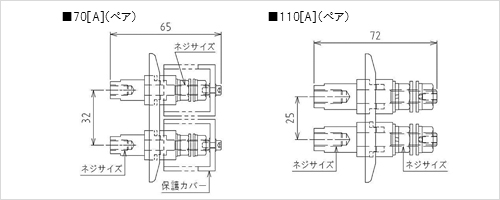

■ ペア（極数２）
※110Aのペアには保護カバーがつきません。必要な場合は特注にて制作いたします
■ 製品仕様 電極材質：C1020 最高ベーク温度：120℃
| 型式 |
|---|
| CITL-NW50-70A-P |
| CITL-NW50-110A-P |
| 接続フランジ | 耐電圧[kV] （DC） |
電流容量[A] | 絶縁抵抗 （DC500V） |
電極材質 | ねじサイズ |
|---|---|---|---|---|---|
| NW50KF | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| NW50KF | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
問合せ |
