真空部品.jpトップページ >> ICF規格品 >> 多極・計測/制御端子
導入端子類 標準型
多極・計測 電流端子

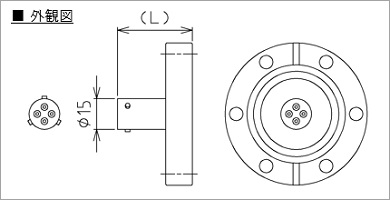

■ 多極・計測 電流端子【4P】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF34-M4P |
| CITN-ICF70-M4P |
| CITN-ICF114-M4P |
| CITN-ICF152-M4P |
| CITN-ICF203-M4P |
| 接続フランジ | Ｌ寸法 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
ピン数 | ピン外径[mm] |
|---|---|---|---|---|---|---|---|
| ICF34FH | （38） | 0.5 | 3 | 145 | 100MΩ以上 | 4 | φ1.57 |
| ICF70FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 4 | φ1.57 |
| ICF114FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 4 | φ1.57 |
| ICF152FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 4 | φ1.57 |
| ICF203FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 4 | φ1.57 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥51,200 |
|
4～6週間 | |
| ¥52,700 | 4～6週間 | ||
| ¥56,800 | 4～6週間 | ||
| ¥65,200 | 4～6週間 | ||
| ¥71,200 | 4～6週間 |

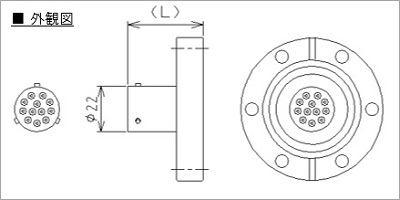

■ 多極・計測 電流端子【12P】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF70-M12P |
| CITN-ICF114-M12P |
| CITN-ICF152-M12P |
| CITN-ICF203-M12P |
| 接続フランジ | Ｌ寸法 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
ピン数 | ピン外径[mm] |
|---|---|---|---|---|---|---|---|
| ICF70FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 12 | φ1.57 |
| ICF114FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 12 | φ1.57 |
| ICF152FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 12 | φ1.57 |
| ICF203FH | （42） | 0.5 | 3 | 145 | 100MΩ以上 | 12 | φ1.57 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥64,200 |
|
4～6週間 | |
| ¥68,300 | 4～6週間 | ||
| ¥76,500 | 4～6週間 | ||
| ¥84,100 | 4～6週間 |

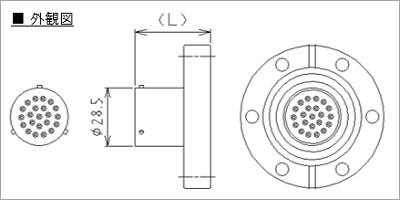

■ 多極・計測 電流端子【22P】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF70-M22P |
| CITN-ICF114-M22P |
| CITN-ICF152-M22P |
| CITN-ICF203-M22P |
| 接続フランジ | Ｌ寸法 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
ピン数 | ピン外径[mm] |
|---|---|---|---|---|---|---|---|
| ICF70FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 22 | φ1.57 |
| ICF114FH | （42） | 0.5 | 3 | 145 | 100MΩ以上 | 22 | φ1.57 |
| ICF152FH | （47） | 0.5 | 3 | 145 | 100MΩ以上 | 22 | φ1.57 |
| ICF203FH | （47） | 0.5 | 3 | 145 | 100MΩ以上 | 22 | φ1.57 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥73,700 |
|
4～6週間 | |
| ¥80,000 | 4～6週間 | ||
| ¥87,600 | 4～6週間 | ||
| ¥93,100 | 4～6週間 |

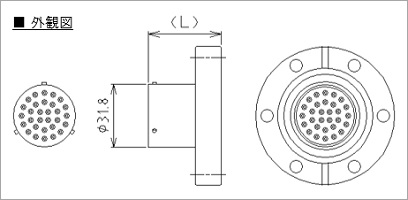

■ 多極・計測 電流端子【30P】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF70-M30P |
| CITN-ICF114-M30P |
| CITN-ICF152-M30P |
| CITN-ICF203-M30P |
| 接続フランジ | Ｌ寸法 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
ピン数 | ピン外径[mm] |
|---|---|---|---|---|---|---|---|
| ICF70FH | （37） | 0.5 | 3 | 145 | 100MΩ以上 | 30 | φ1.57 |
| ICF114FH | （42） | 0.5 | 3 | 145 | 100MΩ以上 | 30 | φ1.57 |
| ICF152FH | （47） | 0.5 | 3 | 145 | 100MΩ以上 | 30 | φ1.57 |
| ICF203FH | （47） | 0.5 | 3 | 145 | 100MΩ以上 | 30 | φ1.57 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥116,700 |
|
4～6週間 | |
| ¥123,000 | 4～6週間 | ||
| ¥130,500 | 4～6週間 | ||
| ¥136,000 | 4～6週間 |
■ 多極・計測 電流端子【オプション】
■４Ｐ
※ﾌﾟﾗｸﾞ(大気)はﾋﾟﾝｺﾈｸﾀ付
| 型式 |
|---|
| CITN-M4P-AP |
| CITN-M4P-HV |
| CITN-M4P-VP |
| CITN-M4P-VI |
| 名称 | 規格 | 材質 | 適合ケーブル | 数量 |
|---|---|---|---|---|
| 多極端子用プラグコネクタ | ― | 本体：アルミ合金、絶縁：フェノール樹脂 | 0.5㎟（AWG20) | 1 |
| ピンコネクタ（高真空） | RC20M-13ELD28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 4 |
| ピンコネクタ（真空） | RC20M-13D28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 4 |
| インサート（真空） | ― | PEEK | ― | 1 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥9,400 | 3～4週間 | |
| ¥2,600 | 3～4週間 | |
| ¥800 | 3～4週間 | |
| ¥14,800 | 3～4週間 |
■１２Ｐ
※ﾌﾟﾗｸﾞ(大気)はﾋﾟﾝｺﾈｸﾀ付
| 型式 |
|---|
| CITN-M12P-AP |
| CITN-M12P-HV |
| CITN-M12P-VP |
| CITN-M12P-VI |
| 名称 | 規格 | 材質 | 適合ケーブル | 数量 |
|---|---|---|---|---|
| 多極端子用プラグコネクタ | ― | 本体：アルミ合金、絶縁：フェノール樹脂 | 0.5㎟（AWG20) | 1 |
| ピンコネクタ（高真空） | RC20M-13ELD28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 12 |
| ピンコネクタ（真空） | RC20M-13D28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 12 |
| インサート（真空） | ― | PEEK | ― | 1 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥11,500 | 3～4週間 | |
| ¥7,900 | 3～4週間 | |
| ¥2,400 | 3～4週間 | |
| ¥18,300 | 3～4週間 |
■２２Ｐ
※ﾌﾟﾗｸﾞ(大気)はﾋﾟﾝｺﾈｸﾀ付
| 型式 |
|---|
| CITN-M22P-AP |
| CITN-M22P-HV |
| CITN-M22P-VP |
| CITN-M22P-VI |
| 名称 | 規格 | 材質 | 適合ケーブル | 数量 |
|---|---|---|---|---|
| 多極端子用プラグコネクタ | ― | 本体：アルミ合金、絶縁：フェノール樹脂 | 0.5㎟（AWG20) | 1 |
| ピンコネクタ（高真空） | RC20M-13ELD28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 22 |
| ピンコネクタ（真空） | RC20M-13D28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 22 |
| インサート（真空） | ― | PEEK | ― | 1 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥19,000 | 3～4週間 | |
| ¥14,500 | 3～4週間 | |
| ¥4,400 | 3～4週間 | |
| ¥22,000 | 3～4週間 |
■３０Ｐ
※ﾌﾟﾗｸﾞ(大気)はﾋﾟﾝｺﾈｸﾀ付
| 型式 |
|---|
| CITN-M30P-AP |
| CITN-M30P-HV |
| CITN-M30P-VP |
| CITN-M30P-VI |
| 名称 | 規格 | 材質 | 適合ケーブル | 数量 |
|---|---|---|---|---|
| 多極端子用プラグコネクタ | ― | 本体：アルミ合金、絶縁：フェノール樹脂 | 0.5㎟（AWG20) | 1 |
| ピンコネクタ（高真空） | RC20M-13ELD28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 30 |
| ピンコネクタ（真空） | RC20M-13D28 | 銅合金＋Auメッキ | 0.5㎟（AWG20) | 30 |
| インサート（真空） | ― | PEEK | ― | 1 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥21,500 | 3～4週間 | |
| ¥19,700 | 3～4週間 | |
| ¥6,000 | 3～4週間 | |
| ¥27,700 | 3～4週間 |
