真空部品.jpトップページ >> ICF規格品 >> ベローズニップル
継手類
ベローズニップル
■製品仕様 材質：SUS304 SUS306L（溶接ベローズ）
| 型式 |
|---|
| BNN-ICF70 |
| BNN-ICF114 |
| BNN-ICF152 |

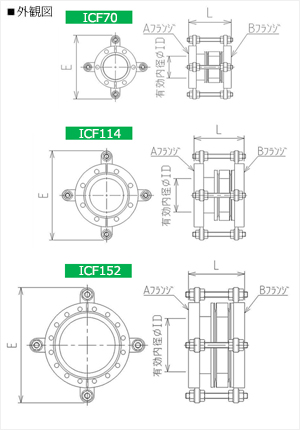

| Ａフランジ | Ｂフランジ | Ｌ寸法（mm） | 有効内径ΦID（mm） | Ｅ寸法（mm） |
|---|---|---|---|---|
| ICF70FH | ICF70FT | 70±10 | Φ36 | 105 |
| ICF114FH | ICF114FT | 90±10 | Φ60 | 160 |
| ICF152FH | ICF152FT | 120±10 | Φ95 | 205 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 問合せ | |
| 要問合せ | 問合せ | |
| 要問合せ | 問合せ |
