真空部品.jpトップページ >> ICF規格品 >> フランジ付 D-Subコネクター
導入端子類

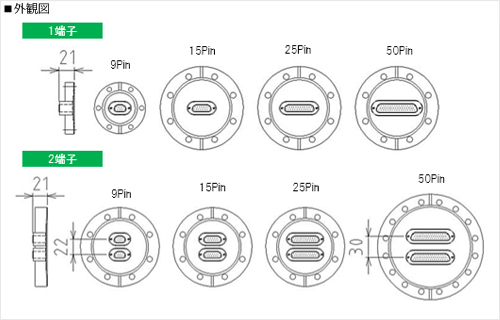

フランジ付 D-Subコネクター
※D-Sub取付用ネジサイズは #4-40 です
※D-Sub取付形状（真空側：オス―大気側：オス）
■ 製品仕様
| 型式 |
|---|
| CITN-ICF70-DS9-1 |
| CITN-ICF114-DS9-1 |
| CITN-ICF114-DS9-2 |
| CITN-ICF114-DS15-1 |
| CITN-ICF114-DS15-2 |
| CITN-ICF114-DS25-1 |
| CITN-ICF152-DS9-1 |
| CITN-ICF152-DS9-2 |
| CITN-ICF152-DS15-1 |
| CITN-ICF152-DS15-2 |
| CITN-ICF152-DS25-1 |
| CITN-ICF152-DS25-2 |
| CITN-ICF152-DS50-1 |
| CITN-ICF152-DS50-2 |
| 接続フランジ | ピン数 | コネクター数 | 耐電圧[kV] （DC） |
電流容量[A] | 耐熱温度[℃] |
|---|---|---|---|---|---|
| ICF70FH | 9 | 1 | 0.5 | 5 | -200～230 |
| ICF114FH | 9 | 1 | 0.5 | 5 | -200～230 |
| ICF114FH | 9 | 2 | 0.5 | 5 | -200～230 |
| ICF114FH | 15 | 1 | 0.5 | 5 | -200～230 |
| ICF114FH | 15 | 2 | 0.5 | 5 | -200～230 |
| ICF114FH | 25 | 1 | 0.5 | 5 | -200～230 |
| ICF152FH | 9 | 1 | 0.5 | 5 | -200～230 |
| ICF152FH | 9 | 2 | 0.5 | 5 | -200～230 |
| ICF152FH | 15 | 1 | 0.5 | 5 | -200～230 |
| ICF152FH | 15 | 2 | 0.5 | 5 | -200～230 |
| ICF152FH | 25 | 1 | 0.5 | 5 | -200～230 |
| ICF152FH | 25 | 2 | 0.5 | 5 | -200～230 |
| ICF152FH | 50 | 1 | 0.5 | 5 | -200～230 |
| ICF152FH | 50 | 2 | 0.5 | 5 | -200～230 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥94,100 |
|
問合せ | |
| ¥100,500 |
|
問合せ | |
| ¥190,700 |
|
問合せ | |
| ¥108,400 |
|
問合せ | |
| ¥206,000 |
|
問合せ | |
| ¥120,100 |
|
問合せ | |
| ¥110,700 |
|
問合せ | |
| ¥203,500 |
|
問合せ | |
| ¥118,700 |
|
問合せ | |
| ¥218,800 |
|
問合せ | |
| ¥129,700 |
|
問合せ | |
| ¥240,400 |
|
問合せ | |
| ¥165,100 |
|
問合せ | |
| ¥310,400 |
|
問合せ |
■プラグコネクタ（真空）
※ﾋﾟﾝｺﾈｸﾀ一式付属
| 型式 |
|---|
| CITN-DS9-P |
| CITN-DS15-P |
| CITN-DS25-P |
| CITN-DS50-P |
| ピン数 | 材質 |
|---|---|
| 9 | PEEK |
| 15 | PEEK |
| 25 | PEEK |
| 50 | PEEK |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥57,600 | 問合せ | |
| ¥69,700 | 問合せ | |
| ¥133,400 | 問合せ | |
| ¥86,900 | 問合せ |
■ピンコネクタ（真空）
| 型式 |
|---|
| CITN-DS9-C |
| CITN-DS15-C |
| CITN-DS25-C |
| CITN-DS50-C |
| ピン数 | 材質 |
|---|---|
| 9 | 銅合金に金メッキ処理 |
| 15 | 銅合金に金メッキ処理 |
| 25 | 銅合金に金メッキ処理 |
| 50 | 銅合金に金メッキ処理 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥11,300 | 問合せ | |
| ¥18,800 | 問合せ | |
| ¥31,400 | 問合せ | |
| ¥62,800 | 問合せ |
