真空部品.jpトップページ >> ICF規格品 >> 同軸端子
導入端子類
同軸端子

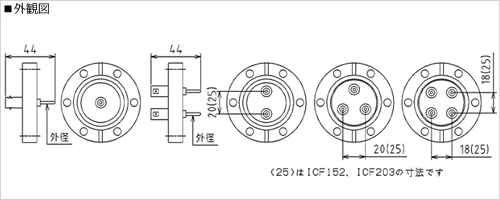

■ 同軸端子【BNC-R】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF34-BNCR-1 |
| CITN-ICF70-BNCR-1 |
| CITN-ICF70-BNCR-2 |
| CITN-ICF70-BNCR-3 |
| CITN-ICF70-BNCR-4 |
| CITN-ICF114-BNCR-1 |
| CITN-ICF114-BNCR-2 |
| CITN-ICF114-BNCR-3 |
| CITN-ICF114-BNCR-4 |
| CITN-ICF152-BNCR-1 |
| CITN-ICF152-BNCR-2 |
| CITN-ICF152-BNCR-3 |
| CITN-ICF152-BNCR-4 |
| CITN-ICF203-BNCR-1 |
| CITN-ICF203-BNCR-2 |
| CITN-ICF203-BNCR-3 |
| CITN-ICF203-BNCR-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
インピーダンス | ピン外径[mm] |
|---|---|---|---|---|---|---|---|
| ICF34FH | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF70FH | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF70FH | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF70FH | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF70FH | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF114FH | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF114FH | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF114FH | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF114FH | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF152FH | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF152FH | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF152FH | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF152FH | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF203FH | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF203FH | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF203FH | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| ICF203FH | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥23,700 | 4～6週間 | |
| ¥25,200 | 4～6週間 | |
| ¥45,500 | 4～6週間 | |
| ¥65,400 | 4～6週間 | |
| ¥84,000 | 4～6週間 | |
| ¥29,300 | 4～6週間 | |
| ¥49,300 | 4～6週間 | |
| ¥68,600 | 4～6週間 | |
| ¥87,600 | 4～6週間 | |
| ¥44,700 | 4～6週間 | |
| ¥58,100 | 4～6週間 | |
| ¥82,000 | 4～6週間 | |
| ¥103,100 | 4～6週間 | |
| ¥55,500 | 4～6週間 | |
| ¥73,200 | 4～6週間 | |
| ¥96,800 | 4～6週間 | |
| ¥119,500 | 4～6週間 |
1端子
2端子
3端子
4端子

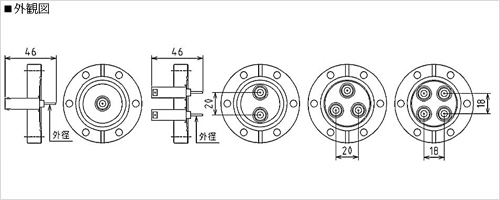

■ 同軸端子【SHV-R】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF34-SHVR-1 |
| CITN-ICF70-SHVR-1 |
| CITN-ICF70-SHVR-2 |
| CITN-ICF70-SHVR-3 |
| CITN-ICF70-SHVR-4 |
| CITN-ICF114-SHVR-1 |
| CITN-ICF114-SHVR-2 |
| CITN-ICF114-SHVR-3 |
| CITN-ICF114-SHVR-4 |
| CITN-ICF152-SHVR-1 |
| CITN-ICF152-SHVR-2 |
| CITN-ICF152-SHVR-3 |
| CITN-ICF152-SHVR-4 |
| CITN-ICF203-SHVR-1 |
| CITN-ICF203-SHVR-2 |
| CITN-ICF203-SHVR-3 |
| CITN-ICF203-SHVR-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
インピーダンス | ピン外径[mm] |
|---|---|---|---|---|---|---|---|
| ICF34FH | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF70FH | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF70FH | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF70FH | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF70FH | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF114FH | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF114FH | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF114FH | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF114FH | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF152FH | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF152FH | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF152FH | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF152FH | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF203FH | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF203FH | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF203FH | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| ICF203FH | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥33,000 | 4～6週間 | |
| ¥33,800 | 4～6週間 | |
| ¥62,700 | 4～6週間 | |
| ¥89,100 | 4～6週間 | |
| ¥117,000 | 4～6週間 | |
| ¥37,900 | 4～6週間 | |
| ¥67,100 | 4～6週間 | |
| ¥93,100 | 4～6週間 | |
| ¥121,300 | 4～6週間 | |
| ¥47,000 | 4～6週間 | |
| ¥76,900 | 4～6週間 | |
| ¥103,600 | 4～6週間 | |
| ¥132,700 | 4～6週間 | |
| ¥53,700 | 4～6週間 | |
| ¥84,800 | 4～6週間 | |
| ¥112,300 | 4～6週間 | |
| ¥142,000 | 4～6週間 |
1端子
2端子
3端子
4端子

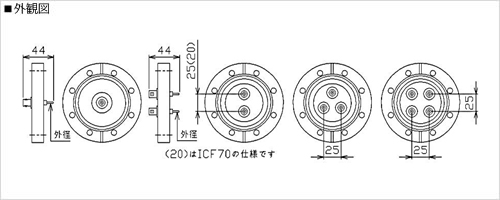

■ 同軸端子【BNCF（フローティング）】
■製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-ICF34-BNCF-1 |
| CITN-ICF70-BNCF-1 |
| CITN-ICF70-BNCF-2 |
| CITN-ICF114-BNCF-1 |
| CITN-ICF114-BNCF-2 |
| CITN-ICF114-BNCF-3 |
| CITN-ICF114-BNCF-4 |
| CITN-ICF152-BNCF-1 |
| CITN-ICF152-BNCF-2 |
| CITN-ICF152-BNCF-3 |
| CITN-ICF152-BNCF-4 |
| CITN-ICF203-BNCF-1 |
| CITN-ICF203-BNCF-2 |
| CITN-ICF203-BNCF-3 |
| CITN-ICF203-BNCF-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | インピーダンス | ピン外径[mm] |
|---|---|---|---|---|---|---|
| ICF34FH | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF70FH | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF70FH | 2端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF114FH | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF114FH | 2端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF114FH | 3端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF114FH | 4端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF152FH | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF152FH | 2端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF152FH | 3端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF152FH | 4端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF203FH | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF203FH | 2端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF203FH | 3端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| ICF203FH | 4端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 4～6週間 | |
| ¥38,500 | 4～6週間 | |
| ¥70,800 | 4～6週間 | |
| ¥42,600 | 4～6週間 | |
| ¥74,600 | 4～6週間 | |
| ¥108,000 | 4～6週間 | |
| ¥142,300 | 4～6週間 | |
| ¥53,100 | 4～6週間 | |
| ¥87,600 | 4～6週間 | |
| ¥125,400 | 4～6週間 | |
| ¥163,400 | 4～6週間 | |
| ¥60,500 | 4～6週間 | |
| ¥97,100 | 4～6週間 | |
| ¥136,800 | 4～6週間 | |
| ¥177,000 | 4～6週間 |
1端子
2端子
3端子
4端子

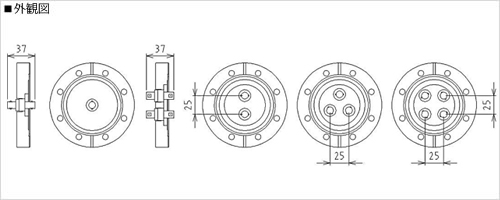

■ 同軸端子【BNCJ（ダブルエンド）】
■製品仕様
| 型式 |
|---|
| CITN-ICF70-BNCJ-1 |
| CITN-ICF114-BNCJ-1 |
| CITN-ICF114-BNCJ-2 |
| CITN-ICF114-BNCJ-3 |
| CITN-ICF114-BNCJ-4 |
| CITN-ICF152-BNCJ-1 |
| CITN-ICF152-BNCJ-2 |
| CITN-ICF152-BNCJ-3 |
| CITN-ICF152-BNCJ-4 |
| CITN-ICF203-BNCJ-1 |
| CITN-ICF203-BNCJ-2 |
| CITN-ICF203-BNCJ-3 |
| CITN-ICF203-BNCJ-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | インピーダンス |
|---|---|---|---|---|---|
| ICF70FH | 1端子 | 1 | 3 | 100 | 50Ω |
| ICF114FH | 1端子 | 1 | 3 | 100 | 50Ω |
| ICF114FH | 2端子 | 1 | 3 | 100 | 50Ω |
| ICF114FH | 3端子 | 1 | 3 | 100 | 50Ω |
| ICF114FH | 4端子 | 1 | 3 | 100 | 50Ω |
| ICF152FH | 1端子 | 1 | 3 | 100 | 50Ω |
| ICF152FH | 2端子 | 1 | 3 | 100 | 50Ω |
| ICF152FH | 3端子 | 1 | 3 | 100 | 50Ω |
| ICF152FH | 4端子 | 1 | 3 | 100 | 50Ω |
| ICF203FH | 1端子 | 1 | 3 | 100 | 50Ω |
| ICF203FH | 2端子 | 1 | 3 | 100 | 50Ω |
| ICF203FH | 3端子 | 1 | 3 | 100 | 50Ω |
| ICF203FH | 4端子 | 1 | 3 | 100 | 50Ω |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥45,500 | 4～6週間 | |
| ¥49,600 | 4～6週間 | |
| ¥90,400 | 4～6週間 | |
| ¥132,500 | 4～6週間 | |
| ¥175,600 | 4～6週間 | |
| ¥61,500 | 4～6週間 | |
| ¥104,400 | 4～6週間 | |
| ¥150,400 | 4～6週間 | |
| ¥196,700 | 4～6週間 | |
| ¥68,800 | 4～6週間 | |
| ¥113,700 | 4～6週間 | |
| ¥161,800 | 4～6週間 | |
| ¥210,300 | 4～6週間 |
1端子
2端子
3端子
4端子
■ 同軸端子【オプション】
■BNC-R
| 型式 |
|---|
| CITN-BNCR-AP |
| CITN-BNCR-VP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| BNC用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-58U） |
| ピンコネクタ（真空） | ベリリウム銅＋Auメッキ | 芯線φ1.3以下 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥1,200 | 3～4週間 | |
| ¥3,000 | 3～4週間 |
■SHV-R
| 型式 |
|---|
| CITN-SHVR-AP |
| CITN-SHVR-VP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| SHV用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-59U） |
| ピンコネクタ（真空） | ベリリウム銅＋Auメッキ | 芯線φ1.3以下 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥7,400 | 3～4週間 | |
| ¥5,300 | 3～4週間 |
■BNCF
| 型式 |
|---|
| CITN-BNCR-AP |
| CITN-BNCR-VP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| BNC用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-58U） |
| ピンコネクタ（真空） | ベリリウム銅＋Auメッキ | 芯線φ1.3以下 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥1,200 | 3～4週間 | |
| ¥3,000 | 3～4週間 |
■BNCJ
| 型式 |
|---|
| CITN-BNCR-AP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| BNC用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-58U） |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| ¥1,200 | 3～4週間 |
