ガス配管チューブ(オーダーメイド)

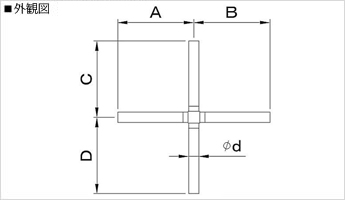

X型


■製品仕様 材質:SUS316L
※各指定長さは30㎜以上必要です。
型式 | 標準価格 [税抜] | |||
---|---|---|---|---|
タイプ | チューブ径 Φd | ※ A+B+C+D寸法(mm) | 種類 | |
GTOX | 1/8(Φ3.18×t0.72) | ~200 | BA(光輝管) | \21,200 |
EP(電解管) | \26,800 | |||
201~500 | BA(光輝管) | \23,300 | ||
EP(電解管) | \35,400 | |||
501~1000 | BA(光輝管) | \26,900 | ||
EP(電解管) | \49,800 | |||
1001~1500 | BA(光輝管) | \31,200 | ||
EP(電解管) | \64,900 | |||
1501~2000 | BA(光輝管) | \35,300 | ||
EP(電解管) | \79,700 | |||
1/4(Φ6.35×t1.0) | ~200 | BA(光輝管) | \10,600 | |
EP(電解管) | \12,900 | |||
201~500 | BA(光輝管) | \11,600 | ||
EP(電解管) | \14,400 | |||
501~1000 | BA(光輝管) | \13,400 | ||
EP(電解管) | \17,100 | |||
1001~1500 | BA(光輝管) | \15,900 | ||
EP(電解管) | \20,400 | |||
1501~2000 | BA(光輝管) | \18,100 | ||
EP(電解管) | \23,500 | |||
3/8(Φ9.53×t1.0) | ~200 | BA(光輝管) | \12,300 | |
EP(電解管) | \17,400 | |||
201~500 | BA(光輝管) | \13,600 | ||
EP(電解管) | \20,600 | |||
501~1000 | BA(光輝管) | \15,800 | ||
EP(電解管) | \25,800 | |||
1001~1500 | BA(光輝管) | \18,700 | ||
EP(電解管) | \31,800 | |||
1501~2000 | BA(光輝管) | \21,300 | ||
EP(電解管) | \37,600 | |||
1/2(Φ12.7×t1.0) | ~200 | BA(光輝管) | \13,200 | |
EP(電解管) | \18,700 | |||
201~500 | BA(光輝管) | \15,000 | ||
EP(電解管) | \22,900 | |||
501~1000 | BA(光輝管) | \18,000 | ||
EP(電解管) | \29,800 | |||
1001~1500 | BA(光輝管) | \21,700 | ||
EP(電解管) | \37,400 | |||
1501~2000 | BA(光輝管) | \25,200 | ||
EP(電解管) | \44,800 |
※パイプ先端にSwagelok、VCR継手を付ける事もできます。別途お問い合わせください

参考資料
■スウェージロック継手差込み深さ

チューブ径 Φd | 差込み深さF(㎜) |
---|---|
1/8(Φ3.18) | 12.7 |
1/4(Φ6.35) | 15.2 |
3/8(Φ9.53) | 16.8 |
1/2(Φ12.7) | 22.9 |
■パイプ曲げR寸法
チューブ径 Φd | R(㎜) |
---|---|
1/8(Φ3.18×t0.72) | 14.3 |
1/4(Φ6.35×t1.0) | 14.3 |
3/8(Φ9.53×t1.0) | 23.8 |
1/2(Φ12.7×t1.0) | 38.1 |
Swagelok(R)、VCR(R)、Ultra-Torr(R) は、スウェージロック社の登録商標です。
