ガス配管チューブ(オーダーメイド)

L90型
納期
問合せ

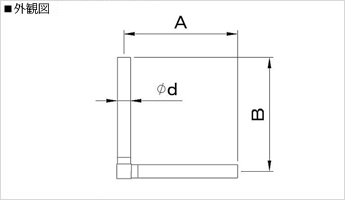

ガス配管チューブL90型(オーダーメイド) 外観図
■製品仕様 材質:SUS316L

※各指定長さは30㎜以上必要です。

型式 標準価格 [税抜]
タイプ チューブ径 Φd A+B寸法(mm) 種類
GTOL90 1/8(Φ3.18×t0.72) ~200 BA(光輝管) 問合せ
EP(電解管)
201~500 BA(光輝管)
EP(電解管)
501~1000 BA(光輝管)
EP(電解管)
1001~1500 BA(光輝管)
EP(電解管)
1501~2000 BA(光輝管)
EP(電解管)
1/4(Φ6.35×t1.0) ~200 BA(光輝管)
EP(電解管)
201~500 BA(光輝管)
EP(電解管)
501~1000 BA(光輝管)
EP(電解管)
1001~1500 BA(光輝管)
EP(電解管)
1501~2000 BA(光輝管)
EP(電解管)
3/8(Φ9.53×t1.0) ~200 BA(光輝管)
EP(電解管)
201~500 BA(光輝管)
EP(電解管)
501~1000 BA(光輝管)
EP(電解管)
1001~1500 BA(光輝管)
EP(電解管)
1501~2000 BA(光輝管)
EP(電解管)
1/2(Φ12.7×t1.0) ~200 BA(光輝管)
EP(電解管)
201~500 BA(光輝管)
EP(電解管)
501~1000 BA(光輝管)
EP(電解管)
1001~1500 BA(光輝管)
EP(電解管)
1501~2000 BA(光輝管)
EP(電解管)
見積依頼

CAD

参考資料
■スウェージロック継手差込み深さ
図面
チューブ径 Φd 差込み深さF(㎜)
1/8(Φ3.18) 12.7
1/4(Φ6.35) 15.2
3/8(Φ9.53) 16.8
1/2(Φ12.7) 22.9
■パイプ曲げR寸法
チューブ径 Φd R(㎜)
1/8(Φ3.18×t0.72) 14.3
1/4(Φ6.35×t1.0) 14.3
3/8(Φ9.53×t1.0) 23.8
1/2(Φ12.7×t1.0) 38.1

Swagelok(R)、VCR(R)、Ultra-Torr(R) は、スウェージロック社の登録商標です。
