ガス配管チューブ（オーダーメイド）

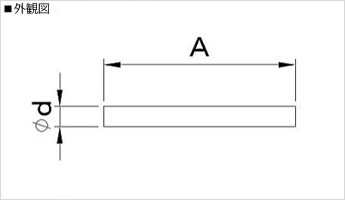

I型
2週間
■製品仕様 材質：SUS316L
| 型式 | 標準価格 [税抜] | |||
|---|---|---|---|---|
| タイプ | チューブ径D | A寸法 | 種類 | |
| GTOI | 1/8（Φ3.18×ｔ0.72） | 30～200 | BA（光輝管） | \3,300 |
| EP（電解管） | \8,600 | |||
| 201～500 | BA（光輝管） | \5,600 | ||
| EP（電解管） | \19,000 | |||
| 501～1000 | BA（光輝管） | \10,000 | ||
| EP（電解管） | \36,800 | |||
| 1001～1500 | BA（光輝管） | \14,400 | ||
| EP（電解管） | \54,400 | |||
| 1501～2000 | BA（光輝管） | \18,500 | ||
| EP（電解管） | \72,000 | |||
| 1/4（Φ6.35×ｔ1.0） | 35～200 | BA（光輝管） | \2,200 | |
| EP（電解管） | \2,700 | |||
| 201～500 | BA（光輝管） | \3,400 | ||
| EP（電解管） | \4,800 | |||
| 501～1000 | BA（光輝管） | \6,300 | ||
| EP（電解管） | \9,200 | |||
| 1001～1500 | BA（光輝管） | \9,000 | ||
| EP（電解管） | \13,200 | |||
| 1501～2000 | BA（光輝管） | \11,500 | ||
| EP（電解管） | \17,000 | |||
| 3/8（Φ9.53×ｔ1.0） | 40～200 | BA（光輝管） | \2,400 | |
| EP（電解管） | \4,300 | |||
| 201～500 | BA（光輝管） | \4,000 | ||
| EP（電解管） | \8,800 | |||
| 501～1000 | BA（光輝管） | \7,500 | ||
| EP（電解管） | \17,000 | |||
| 1001～1500 | BA（光輝管） | \10,600 | ||
| EP（電解管） | \25,000 | |||
| 1501～2000 | BA（光輝管） | \13,600 | ||
| EP（電解管） | \32,600 | |||
| 1/2（Φ12.7×ｔ1.0） | 50～200 | BA（光輝管） | \2,800 | |
| EP（電解管） | \5,300 | |||
| 201～500 | BA（光輝管） | \5,200 | ||
| EP（電解管） | \11,200 | |||
| 501～1000 | BA（光輝管） | \9,600 | ||
| EP（電解管） | \21,700 | |||
| 1001～1500 | BA（光輝管） | \13,800 | ||
| EP（電解管） | \32,000 | |||
| 1501～2000 | BA（光輝管） | \17,800 | ||
| EP（電解管） | \42,000 | |||
参考資料
■スウェージロック継手差込み深さ
| チューブ径 Φｄ | 差込み深さＦ（㎜） |
|---|---|
| 1/8（Φ3.18） | 12.7 |
| 1/4（Φ6.35） | 15.2 |
| 3/8（Φ9.53） | 16.8 |
| 1/2（Φ12.7） | 22.9 |
■パイプ曲げＲ寸法
| チューブ径 Φｄ | Ｒ（㎜） |
|---|---|
| 1/8（Φ3.18×ｔ0.72） | 14.3 |
| 1/4（Φ6.35×ｔ1.0） | 14.3 |
| 3/8（Φ9.53×ｔ1.0） | 23.8 |
| 1/2（Φ12.7×ｔ1.0） | 38.1 |
Swagelok（R)、VCR（R）、Ultra-Torr（R） は、スウェージロック社の登録商標です。
